JS型蛇型彈簧聯軸器 特點及應用場合：是一種結構先進的金屬彈性聯軸器。它靠蛇形彈簧片來傳遞扭矩。其傳動特性與優點如下： 1、減振性好，使用壽命長 聯軸器以蛇形彈簧片軸向嵌入兩半36％以上。梯形截面的蛇形彈簧片采用優質彈簧鋼，經嚴格的熱處理，并特殊加工而成，具有良好的機械性能，從而使聯軸器的使用壽命遠比非金屬彈性元件聯軸器（如彈性套 柱銷，尼龍棒銷聯軸器）大為增長。
2、承受變動載荷范圍大，起動安全 兩個半聯軸器與簧片接觸的齒面是弧形的，當傳遞扭矩增大時，彈簧片將沿齒弧面變形，使兩個半聯軸器作用在簧片上的力點靠近�；善c齒面的接觸點即力矩的變化，是隨著傳遞扭矩的大小而變化的，它的傳動特性是變剛度的。因而它具有比一般彈性聯軸器能承受更大的載荷變動量。從下圖可見，傳動力使簧片沿齒弧變形時所產生的緩沖作用，尤其在機器起動時或強力沖擊載荷時，于一定程度上有保護配套機件的安全性。
3、 傳動效率高，運行可靠 聯軸器的傳動效率，經測定達99.47％，其短時超載能力為額定扭矩的兩倍，運行安全可靠。
4、 噪聲低，潤滑好 鋁合金罩殼以保護彈簧避免運轉時向外甩出，且殼體內儲滿黃油，不僅使?jié)櫥己�，而且使簧片嚙合時的噪聲被黃油阻尼吸收而消除。
5、 結構簡單，裝拆方便 整機零件少，體積小，重量輕，被設計成梯形截面的彈簧片與梯形齒槽的吻合尤為方便，緊密，從而使裝拆，維護比一般聯軸器簡便。
6、 允許有較大的安裝偏差 由于彈簧片與齒弧面是點接觸的，所以使聯軸器能獲得較大的撓性。它能被安裝在同時有徑向，角向，軸向的偏差情況下正常工作，具體安裝偏差值見另表

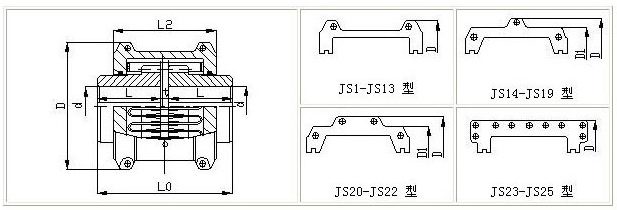

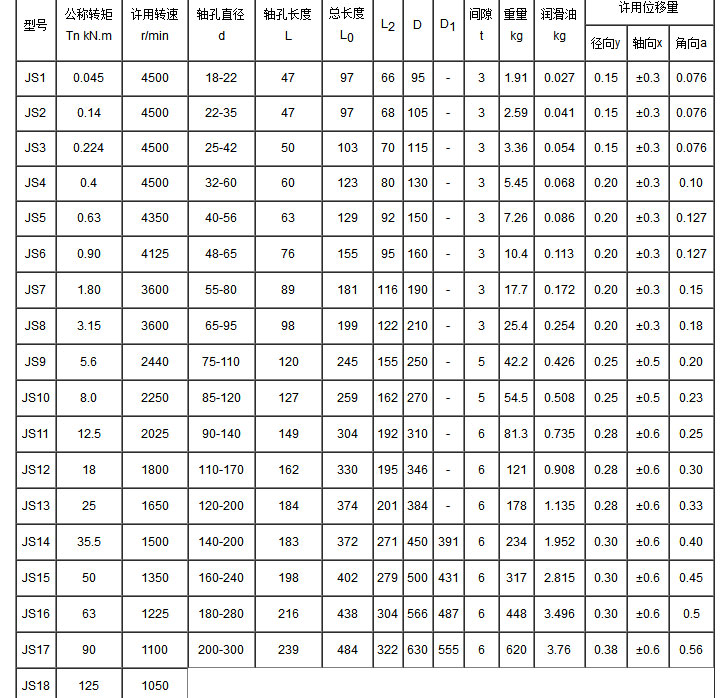

JS型蛇型彈簧聯軸器的參數及主要尺寸：（JB/T 8869-2000)mm
|
